Les modes de transports parisiens en 3 couleurs

Jean Jacques Jesua (La Poste) m'a transféré une représentation inédite en 3 couleurs sur les modes de transports dans le grand Londres, au delà du contenu c'est un vrai travail d'artiste  : The colors of London's commute.

C'est aussi une très bonne façon de représenter une mesure statistique localisée à trois modalités. On mixte 3 couleurs (une par modalité) avec une carte choroplèthe.

Chaque Mode de transport domicile/travail est représenté par une couleur ;

• En Rouge : les transports par véhicule motorisé 4 roues ;
• En bleu : les transports en commun ;
• En vert : les transports doux (vélo, piéton, 2 roues).


La couleur est fonction des modes de transport utilisés pour le trajet domicile-travail dans la commune. Si la couleur se rapproche de celle de l’une des pointes du triangle de la légende (rouge, vert ou bleu vif), cela indique que les habitants de cette commune utilisent plutôt un seul moyen de transport. A l’opposé, un mélange de couleurs signifie que plusieurs moyens de transport sont utilisés.

J'ai fais le même exercice pour l’île de France avec mon Système d'Information Géographique (MapInfo) et cela donne cela :

Mode de Transport dominant en île de France (Source Insee RP2008)

Cette carte illustre sans grande surprise le lien entre l’infrastructure de transports en commun et leur utilisation par les usagers pour se rendre à leur travail et l’ensemble des navettes quotidiennes. Là où ils sont peu développés dans la grande périphérie, les usagers continuent de privilégier la voiture. A paris Intra-Muros, ville très dense avec un transport collectif plus efficace que le transport en voiture individuelle, l’adoption des transports en communs et des alternatives à l’automobile est massive. La création d’infrastructures précède donc les changements de comportements des usagers.

Si l’on veut faire évoluer les habitudes de déplacement des Franciliens et réduire le trafic routier, il faut d’abord renforcer l’offre de transports publics (lignes desservies rapidité, régularité, fréquence des trains/bus, inter-modalité…), puis limiter l’efficacité de la voiture.  La mobilisation citoyenne vers les transports doux et collectifs suivra.

Dans les zones très denses et en expansion de la petite couronne parisienne, les gains potentiel d’adoption des transports doux et collectifs sont très important si l’infrastructure est adaptée.

Point technique :

Mon collègue  d'ESRI Chistophe Touret détaille sur son blog Arcorama la façon de faire avec ArcGIS. Pour les utilisateurs de MapInfo Je détaille rapidement le processus pour pour  la constitution d'une carte en 3 couleurs. Si vous connaissez bien MapInfo, ce n'est pas très compliqué.

Inutile de chercher une analyse thématique qui permettrai de faire cela rapidement, cela n'existe pas. Il faut passer par une colorisation adaptée des objets géographiques. Dans notre exemple, il s'agit de colorier les communes d'île de France. J'ai récupéré les données communales sur le mode de transport sur le site du recensement de l'INSEE. La carte des communes est accessible en libre à l'IGN : Fichier Geofla. Il faut noter que ce fichier comprend des contours cependant très imprécis (Les contours de commune sont parfaits sur Open Street Map en revanche il manque 10% des communes...).

J'ai constitué une base géographique à la commune avec les données attributaires du nombres de navettes au départ de la commune selon les 3 modes de transports : auto, transports en commun et transports doux, puis j'ai calculé le poids de ces 3 modes de transports. Pour pouvoir colorier les objets de la carte, il faut charger un utilitaire bien pratique ADDCOLOR.mbx. Cet utilitaire addon de MapInfo colorie les objets d'une table en fonction de valeur de variable de cette table. Nous ajoutons donc 3 colonnes RED, GREEN et BLUE à notre table de départ. L'utilitaire attend pour chacune de ces variable une valeur comprise entre 0 et 255 qui représente le dosage nécessaire de rouge, de vert et de bleu pour obtenir un couleur mixte : c'est le système de coloriage RVB (RGB en anglais). Les valeur des 3 variables sont proportionnelles au poids du mode de transport correspondant. Cependant, Les modes transports automobile (42% des déplacements) et en commun (45% des déplacements) sont largement dominants en île de France. Si l'on colorie la carte avec les données bruts, le rouge et le bleu sont trop envahissant et la carte prend trop souvent des colorie trop uniformes de type briques, fushia... J'ai donc "écologisé" quelque peu la carte en normalisant les pourcentages et en forçant sur le vert.  Le coloriage des cartes est un travail de peintre, il faut de la suggestion et de l'expression !

L'utilitaire AddColor de MapInfo pour colorier des objets sur le spectre RGB

Pour vous aider, vous pouvez télécharger mon exemple en cliquant sur le lien  du document MapInfo avec les données vectorielles de la carte des transports en île de France

Etes-vous plutôt Sushi ou Charcuterie ?

Des goûts et des couleurs, analysons-les !

La plus célèbre Analyse Factorielle des Correspondance a été réalisée par un sociologue Pierre Bourdieu. Il l'a publié dans son livre La Distinction Critique sociale du jugement (Editions de minuit, 1979). Dans cet ouvrage, Bourdieu développe sa vison de l'espace social. Il formule les concepts de capital économique et de capital culturel, à partir d'enquêtes sur les préférences en France, les goûts et ... les dégoûts de chacun.

Pierre Bourdieu en 1979

Le capital culturel et le capital économique selon Pierre Bourdieu

La Distinction est un classique avec une rhétorique et une méthode intemporelle, presque universelle mais applicable de façon différenciée selon les cultures.
En témoigne, une récente et intéressante adaptation des concepts à l'univers gastronomique américain :

 source : http://www.gastronomica.org/bourdieus-food-space/

Ce plan factoriel des goûts alimentaires américain positionne la charcuterie dans les hautes sphères des capitaux culturels et économiques (partie haute et gauche du plan). En France,  la charcuterie est un plat du peuple (en bas à droite) et ce sont les Sushis très appréciés de catégories bourgeoises et intellectuelles soucieuses de leur ligne qui sont positionnées en haut et à gauche de ce plan factoriel. Au Japon, très certainement une autre configuration...

L'ancienneté des immeubles de Brooklyn

Sur le sujet des données micro locales sur les logements, il faut suivre l'activité de nos confrères anglos-saxons.  Les Etats Unis et UK ont développé des bases de données open sources d'adresses, de codes postaux ou encore de contours de "blocks" d'une grande précision et avec beaucoup d'attributs. Voici un exemple américain de représentation pertinente pour le suivi de la politique urbaine d'extension/rénovation des quartiers.

Brooklyn bloc par bloc : les bâtiments selon leur date de construction

Données source :  NYC’s PLUTO data.
Lien : http://bklynr.com/block-by-block-brooklyns-past-and-present/

Le travail sur les bases de données des adresses et des immeubles est l'un de nos "dada" chez PBS (MapInfo). Depuis près de dix ans, nous collectons par exemple en France des informations sensibles de caractérisation socio démographique de la population de chaque adresse. La localisation se fait par points : nous décomptons plus de 19 millions de points pour la France et les DOM dans la base immeuble PBS.

Cliquez sur cette vignette pour voir une carte interactive des immeubles de l'Essonne (91)

Les contours numériques des bâtiments cadastrés anonymes (sans identifiant cadastral ni coordonnées d'adressage) sont désormais accessibles librement via Open Street Map, c'est une belle avancée. Cependant, la DGFIP qui gère le cadastre ne publie aucunes données libres sur les caractéristiques de construction des bâtiments : destination, surfaces, hauteur, date de construction... C'est bien dommage, toutes ces informations sont amassées lors des déclarations de permis de construire et elles sont fondamentales pour un bon nombre de problèmes d'aménagements.  Il faut que les caractéristiques du patrimoine immobilier français soient publiques ou facile d'accès pour les acteurs privés

De son côté, L'IGN édite les Bases "Topo" et  "points adresses" qui permettent de faire un lien entre l'adresse et la topographie des bâtiments sur les parties les plus denses du territoire. Avec l'IGN, nous avons fait l'expérience à Paris et la petite couronne. Techniquement; cela fonctionne très bien, on dispose d'une carte 3D des contours d'immeubles avec la surface et la hauteur des bâtiments. Mais nous sommes encore loin des anglo-saxons sur la cartographie de notre patrimoine immobilier. Je ferais un Post sur ce sujet un peu plus tard ...

Une carte intime

Celle de mon lit.
Les coordonnées planaires conjugales :  X à droite, Y partout ailleurs.

Source : http://thedoghousediaries.com/3586

Vidéo MapInfo à gogo

J'apprécie rarement les formations "classiques" de visu à l'usage des logiciels. On vous enferme quelques jours dans une salle avec de très bon formateurs. Mais souvent nous oublions bien vite ce que l'on a appris car nous ne sommes pas  directement confronté  à chaud à résoudre un cas pratique.  L'expérience pratique d'un logiciel s'acquiert vraiment lorsque l'on a un problème à résoudre, un tableau à faire, une carte à dessiner, une statistique à produire ou expliquer. Pour cela les vidéos postés par les utilisateurs et les éditeurs de logiciels sont souvent très pratiques. La vidéo à la carte, peux alors être la bonne solution pour une auto-formation ponctuelle au bon moment.

Le département formation de MapInfo publie toute une série de vidéos autour de MapInfo et des technologies associées sur une chaîne vidéo dédiée. C'est une bonne nouvelle. La plupart de ces tutoriels sont filmés dans la langue de Shakespeare mais le contenu de ces vidéo est moins difficile à suivre que Macbeth !

Le classement des vidéo par thème mérite d'être revue. Vous y trouverez à boire et à manger et peut être aussi la solution à votre casse tête cartographique du moment :

Lien vers le site de vidéos de formation MapInfo

 La version 12 de MapInfo désormais disponible en français apporte des améliorations de la gestion des labels sur les cartes : meilleur paramétrage de l'insertion de label dans les objets géographiques où le long d'objets lignes et enfin très utile possibilité de donner un ordre de priorité dans l'affichage des labels dans le cas d'un superposition de couche. Tout cela pour des cartes, plus esthétiques et surtout plus claires :

Lien vers la video : nouveautés sur les labels avec MapInfo V12

Piscines à la carte

En dépit de certaines imperfections, je pense que la carte des piscines privées mérite un examen attentif.

Il faut en effet avoir résolu tous ses soucis financiers pour équiper sa maison d’une piscine ! La possession d’une piscine privée est donc un signe extérieur de richesse. Elle accompagne en général une villa confortable dans des zones de villégiature avec un espace suffisant pour l’accueil de cet équipement. Les propriétaires d’une maison spacieuse avec un haut niveau de vie peuvent supporter le coût de construction et d’entretien d’une piscine. Par ailleurs, cet équipement est souvent l’apanage des résidences secondaires les plus huppées… Bien sûr, la composante climatique est essentielle pour expliquer la localisation des piscines. La carte traduit donc aussi l’attraction des plus aisés vers les régions à climat favorable et le littoral.

Les zones de concentration de piscines privées en France

Mais pour en savoir plus, allez donc faire un tour sur  la carte interactive de détail de localisation des piscines privées en France :

Voir la carte interactives des piscines privées française

Comment lire cette carte : Les zones de forte concentration de piscines sont repérées à l’aide d’une grille carroyée (carreaux géographique d’1 km2) et d’une sommation du nombre de piscine par km2 et/ou du nombre de piscines par habitant. A un niveau de zoom très fin, les contours cadastrés de chaque piscine sont représentés en bleu. On peut très facilement vérifier la très bonne précision de la localisation par superposition avec une image aérienne.

Source : Il s’agit du Cadastre de la Direction Générale des Impôts via Open Street Map (OSM) 2013. Les contours de 200 000 complexes de loisirs privés sont numérisés. La quasi-totalité de ces complexes cadastrés sont des piscines privées extérieures et encastrées dans le sol. La localisation est très précise et mesure le périmètre et la surface de chaque piscine.

Exemple de relevé au Cap Ferrat (Var)

La photo aérienne "brute"

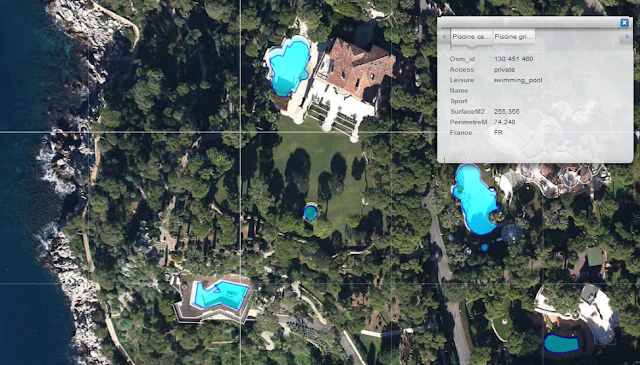

La photo aérienne et le contour des piscines privées cadastrées en bleu marine

Note sur la complétude des données :

Les relevés cadastraux des piscines ne sont pas intégralement numérisés. Dans les zones densément peuplées, le cadastre est précis et a été repris dans la base de données libre d'Open Street Map. Mais il existe  de nombreux trous de la cartographie des piscines dans de multiples zones peu denses. Par exemple au Cap d'Antibes, à Saint-Tropez où presque chaque villa possède sa piscine, mais aucune n’est référencée à ce jour dans la base de données. La carte que nous présentons n’est donc pas exhaustive, il manque beaucoup de piscines et elle sera améliorée avec le temps…

A quoi cela sert ?

A première vue à pas grand chose sauf pour les agents du fisc chargés de prélever une taxe spécifique pour chaque équipement... mais il faut dépasser sa première impression.

Cette carte et la base de données sous-jacente peuvent être utilisées dans les applications géomarketing pour affiner les indicateurs de richesse locaux infra-communaux,  pour mieux repérer les zones de très forte concentration de pouvoir d’achat et/ou de résidences secondaires. Par exemple, les  banques souhaitent connaitre où vivent les population « patrimoniales » pour mieux les servir. La précision des données cadastrées permet de repérer les piscines privées de taille "standard", des grandes et très grandes piscines dont la surface dépasse 50 ou 100 mètres carrés. On localise ainsi des populations très fortunées.

Les données publiques publiées en Open Data sont de d’une précision GPS mais  ne comportent cependant pas l’adresse de localisation de la piscine. Pour des campagnes de  marketing direct destinées à une clientèle à haut pouvoir d’achat, il est cependant possible de créer des cibles de sélections d’adresses très pertinentes sur des critères  comme la distance de chaque l’adresse à la piscine la plus proche ou encore  la densité de piscines à  moins 50 mètres de chaque adresse, etc… Par ailleurs, le lien cadastre/adresse est disponible à partir de source (non open) éditées par l'IGN.

Quelques points remarquables :

En vous promenant sur la carte interactive, vous découvrirez  de multiples endroits où il peut être agréable de se faire inviter lors des chaleurs estivales.

Le département du Var est incontestablement le champion pour l’équipement en piscines privées. Certaines zones de Sainte-Maxime comptent près de 300 piscines au kilomètre carré. Sur la côte d’Azur à Saint-Jean-Cap-Ferrat, le périmètre cumulé des piscines dépasse celui des cotes méditerranéennes avoisinantes ! Et la Pointe sud du Cap-Ferrat, on compte beaucoup plus de piscines que de résidents !

Densité de piscines privées à Nice

Autour de Marseille, il y de multiples zones de très fortes concentrations : Aubagne, Gémenos, Plan-de-Cuques, les Pennes-Mirabeau et presque toute la grande périphérie d’ Aix-en-Provence. Et à quelques longueurs dans le Lubéron et presque toute la Provence le nombre de piscines par habitant est très élevé.

La région Lyonnaise n’est pas en reste avec la grande banlieue Nord Lyonnaise (Saint Cyr au Mont d’Or).

Au Nord de Montpelier de petites communes comme Saint-Clément-de-Rivière, Prades-le-Lez, Montferrier-sur-Lez  arrive à saturation d’équipement avec près d’une piscine par résidence.

A l’Ouest de Toulouse Tournefeuille et Plaisance du Touch comptent plus de 100 ou 150 piscines au km2. A Bordeaux c’est à Saint Médard en Jalles où l’on repère les plus fortes densités.

Sur la Façade Atlantique, voici quelques zones remarquables : le sud de Guérande avant La Baule,  Vaux et Saint Palais  sur mer au Nord de Royan, le Pyla près d’Arcachon,

Au Nord de la Loire, les densités sont bien sur moindres mais on trouve quelques zones de concentrations surprenantes. Il y a de riches villégiatures dans les Yvelines mais aussi dans la banlieue parisienne Est, à l’Ouest d’Ozoir la Férrière ou même en bordure de La Marne à la frontière entre Chennevières et  Saint-Maur des fossés…On compte aussi des piscines aussi dans l’Est de la France par exemple au sud de Colmar.

Et pour finir, voici l'accès au données de détail sur les Piscines :

Télécharger le fichier des contours des piscines et la la grille carroyées des statistiques de densité de piscines par km2 au format MIF/MID (10 MO)

J'expliquerai dans un prochain post comment j'accède aux informations d'OSM pour les retraiter avec un système d'information géographique comme MapInfo.
